Beszerelési útmutató

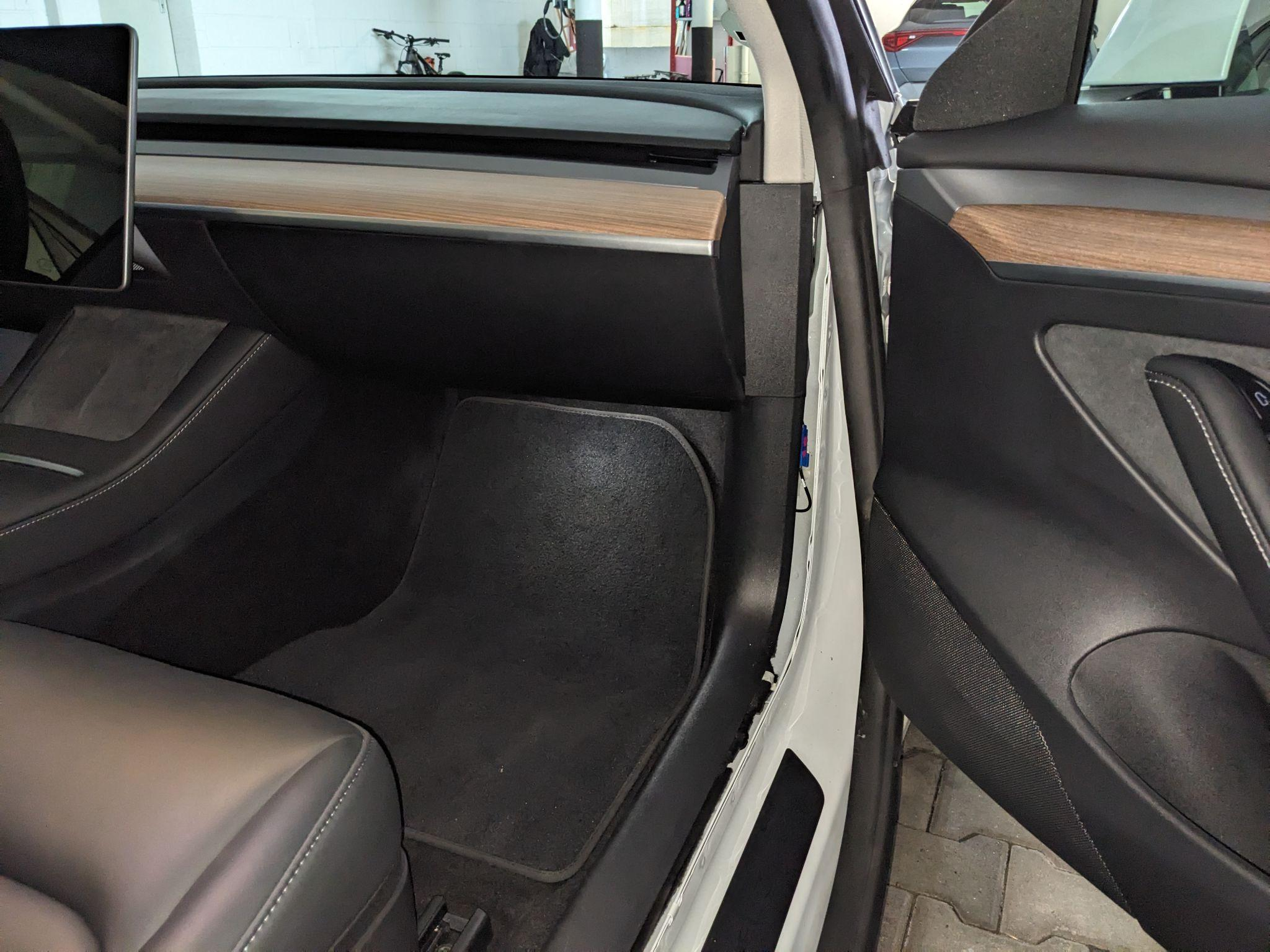

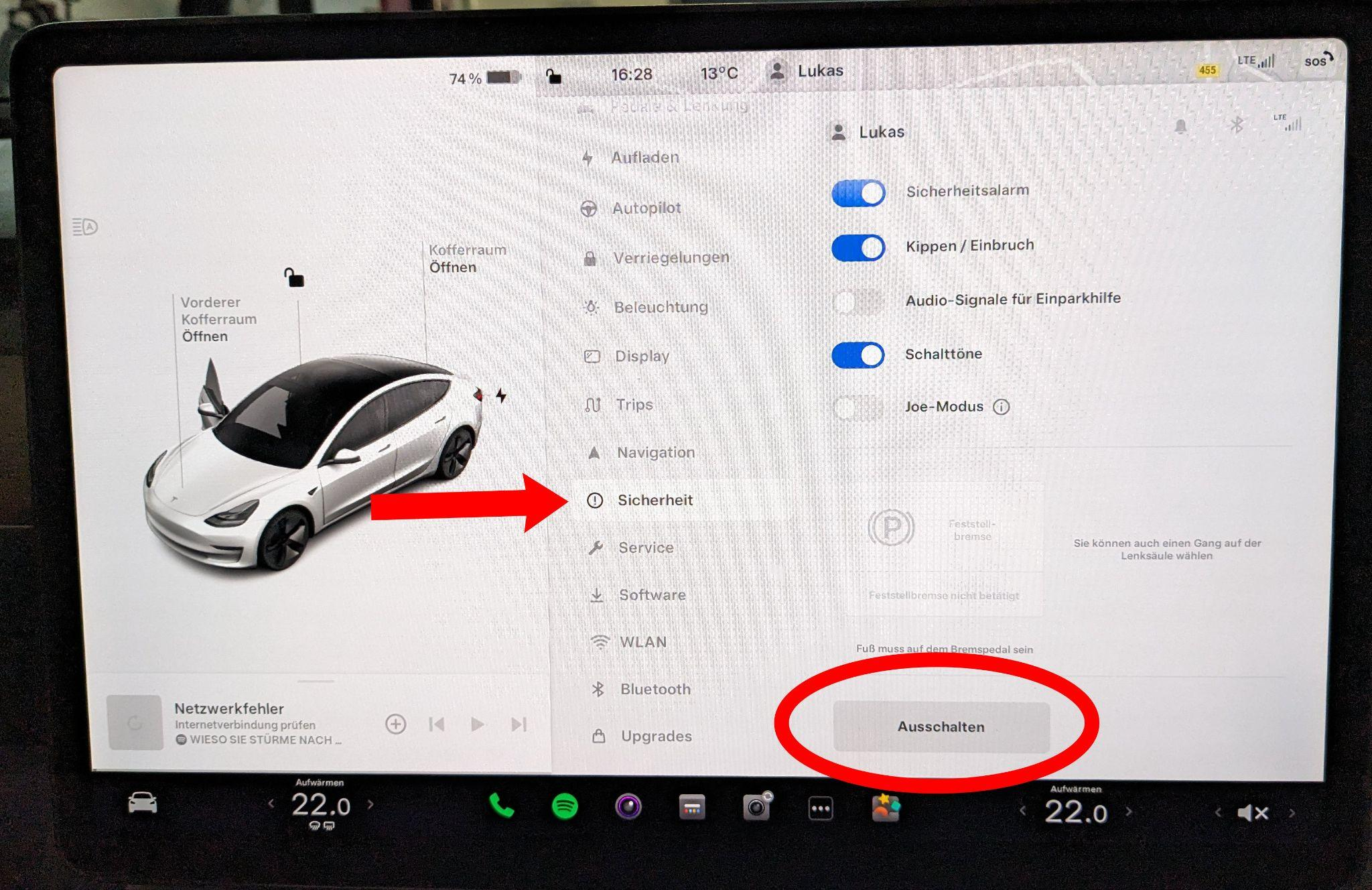

Navigálj a Biztonság menüpontra, és kapcsold ki az infotainment rendszert. Ettől kezdve ne érintsd meg a vezetőülést!

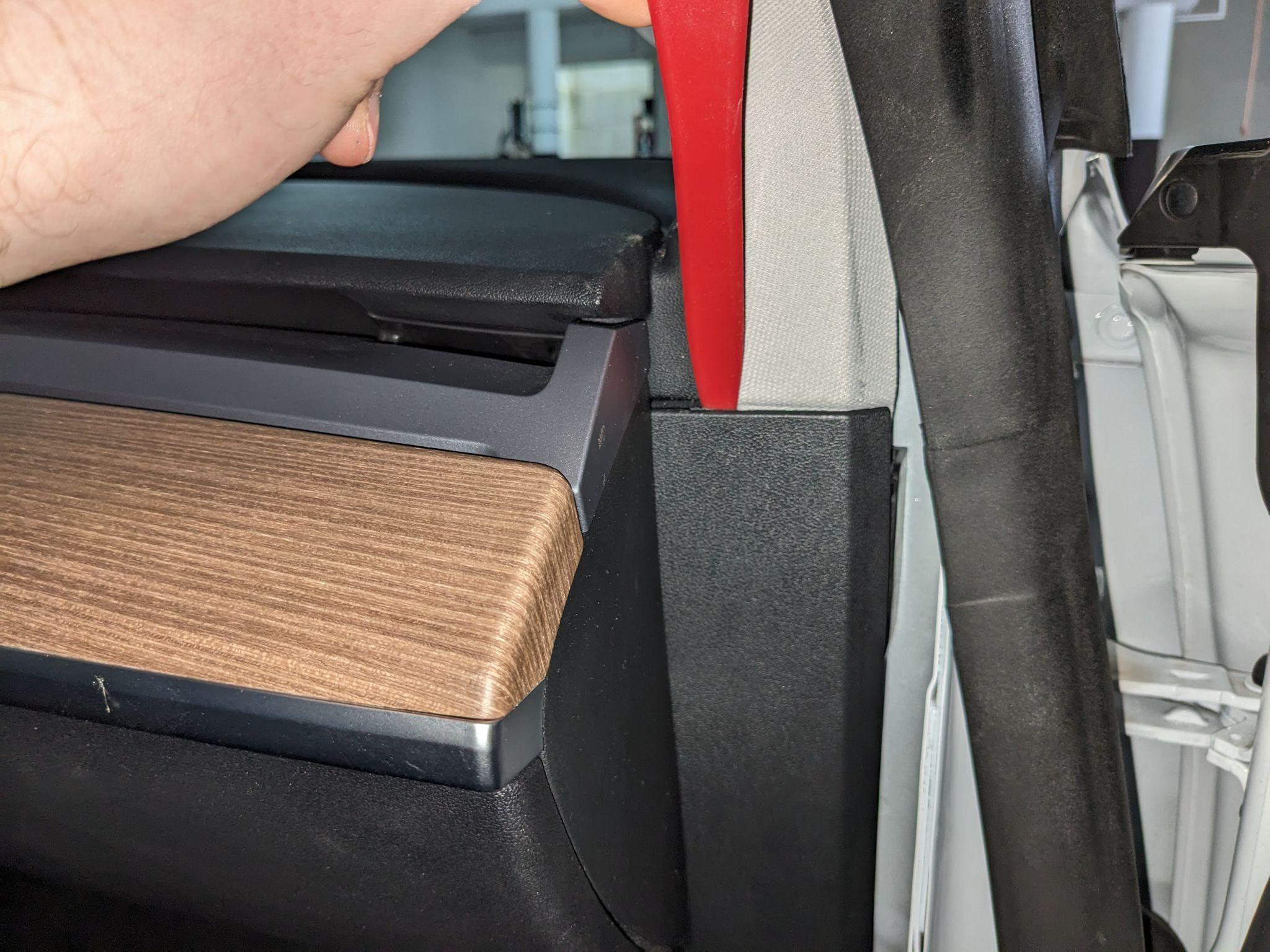

Húzd hátra kissé az ajtó tömítőgumit.

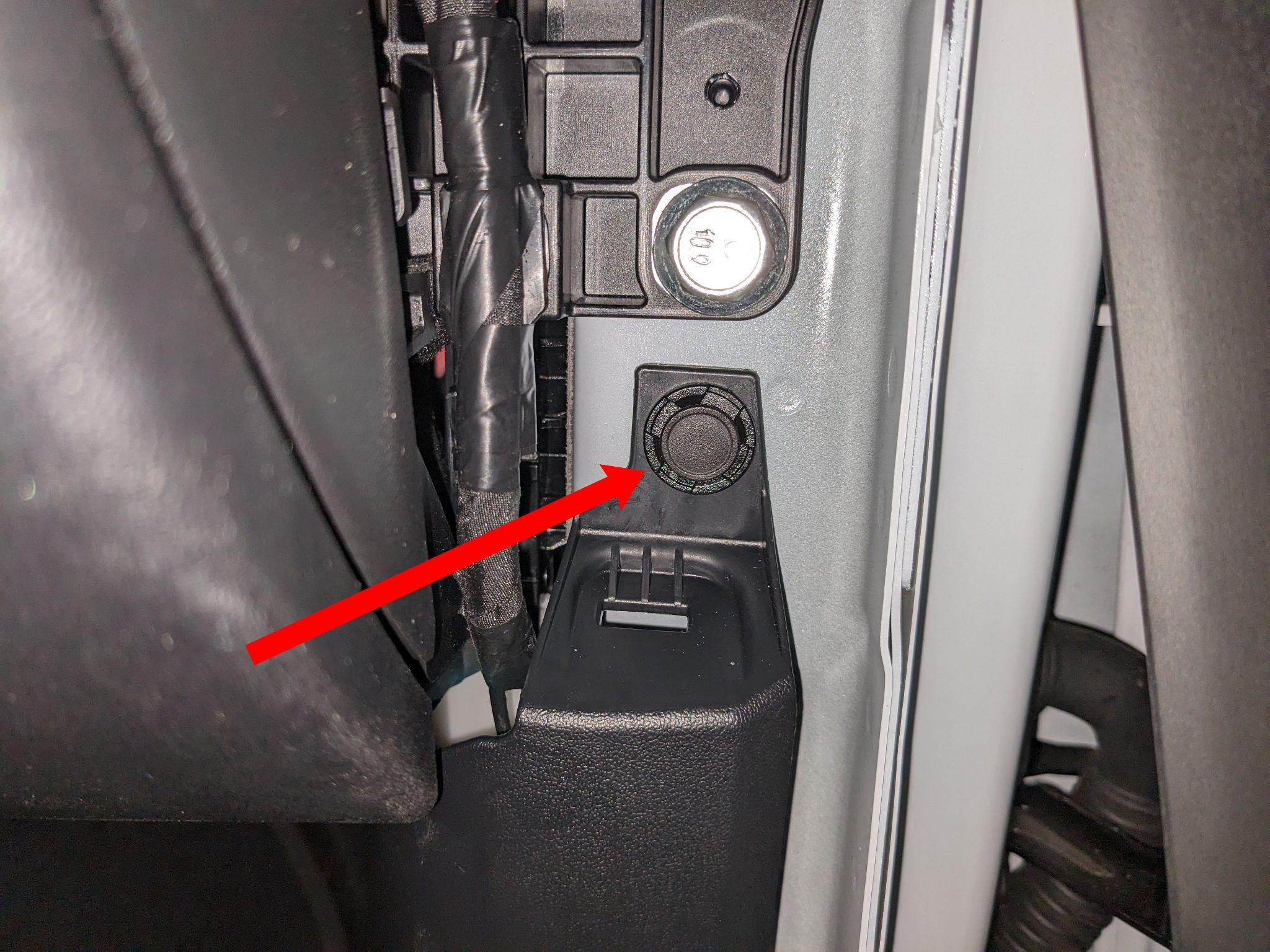

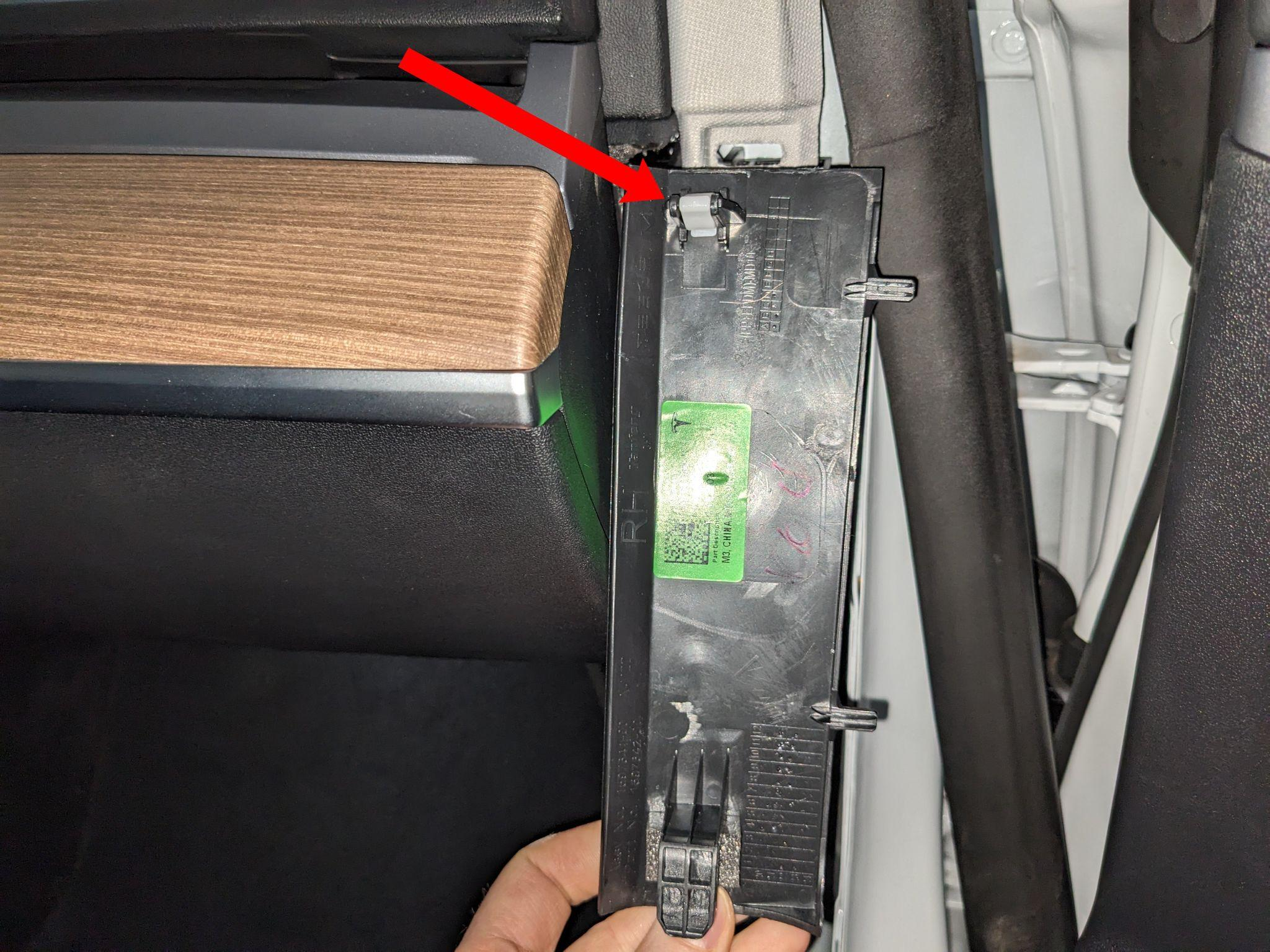

Távolítsd el az ajtó melletti felső panelt. A panelt főleg a jelölt klipsz tartja.

Távolítsd el a klipszet, amely a küszöbborítást tartja.

Húzd felfelé a küszöbborítást.

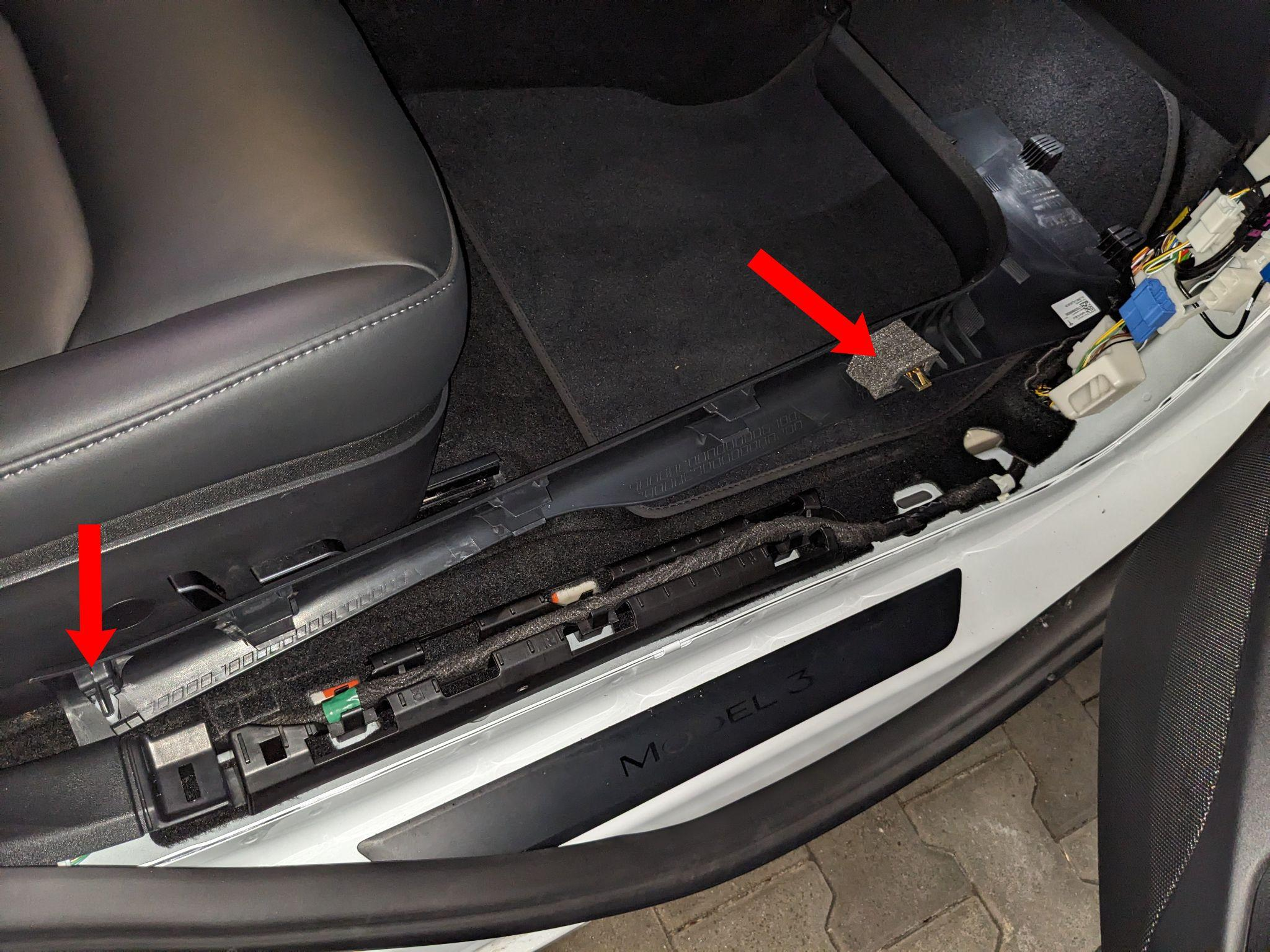

A küszöbborítást a jelölt klipszek tartják a helyén.

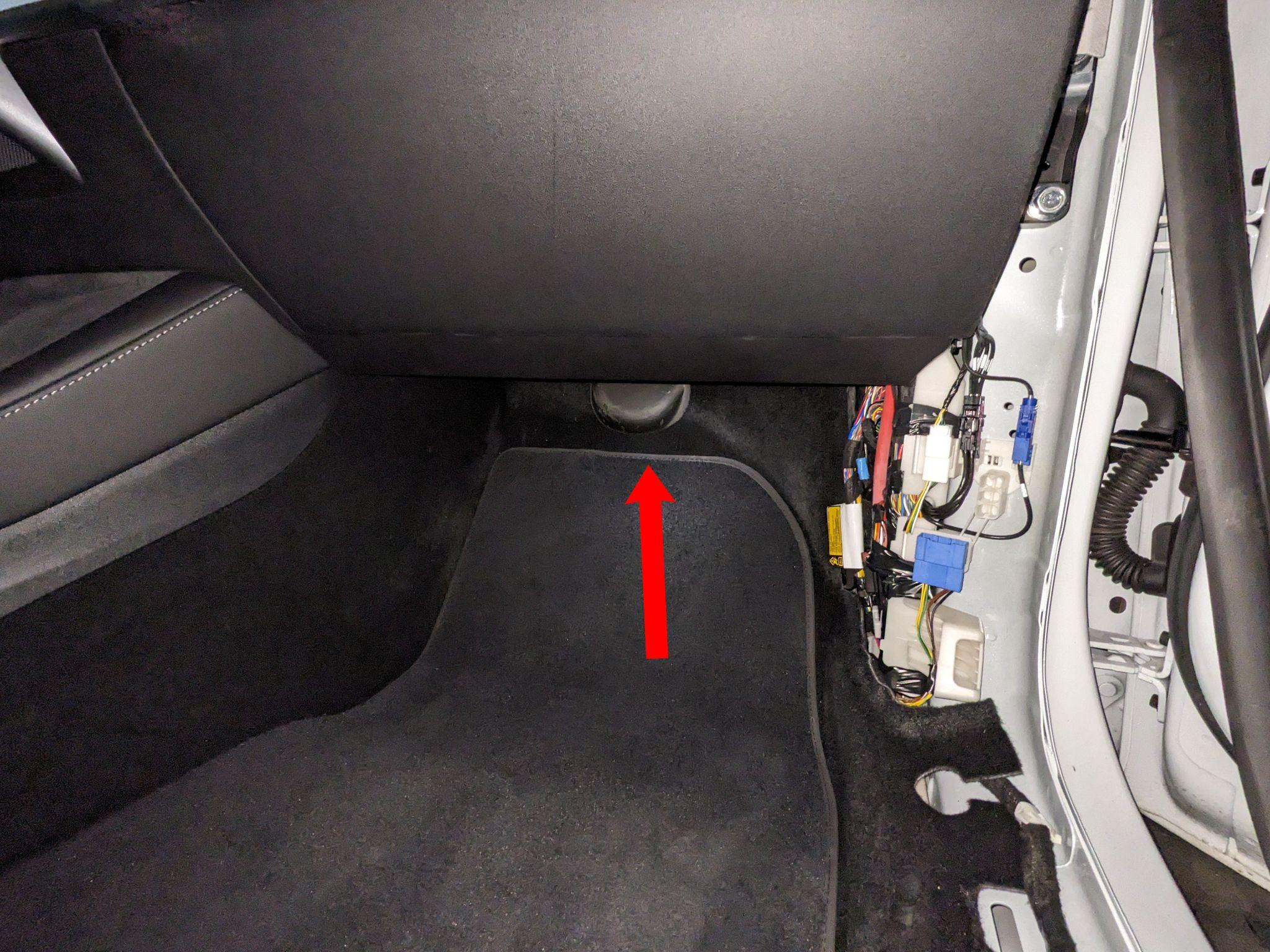

A következő lépés a lábtéri panel eltávolítása.

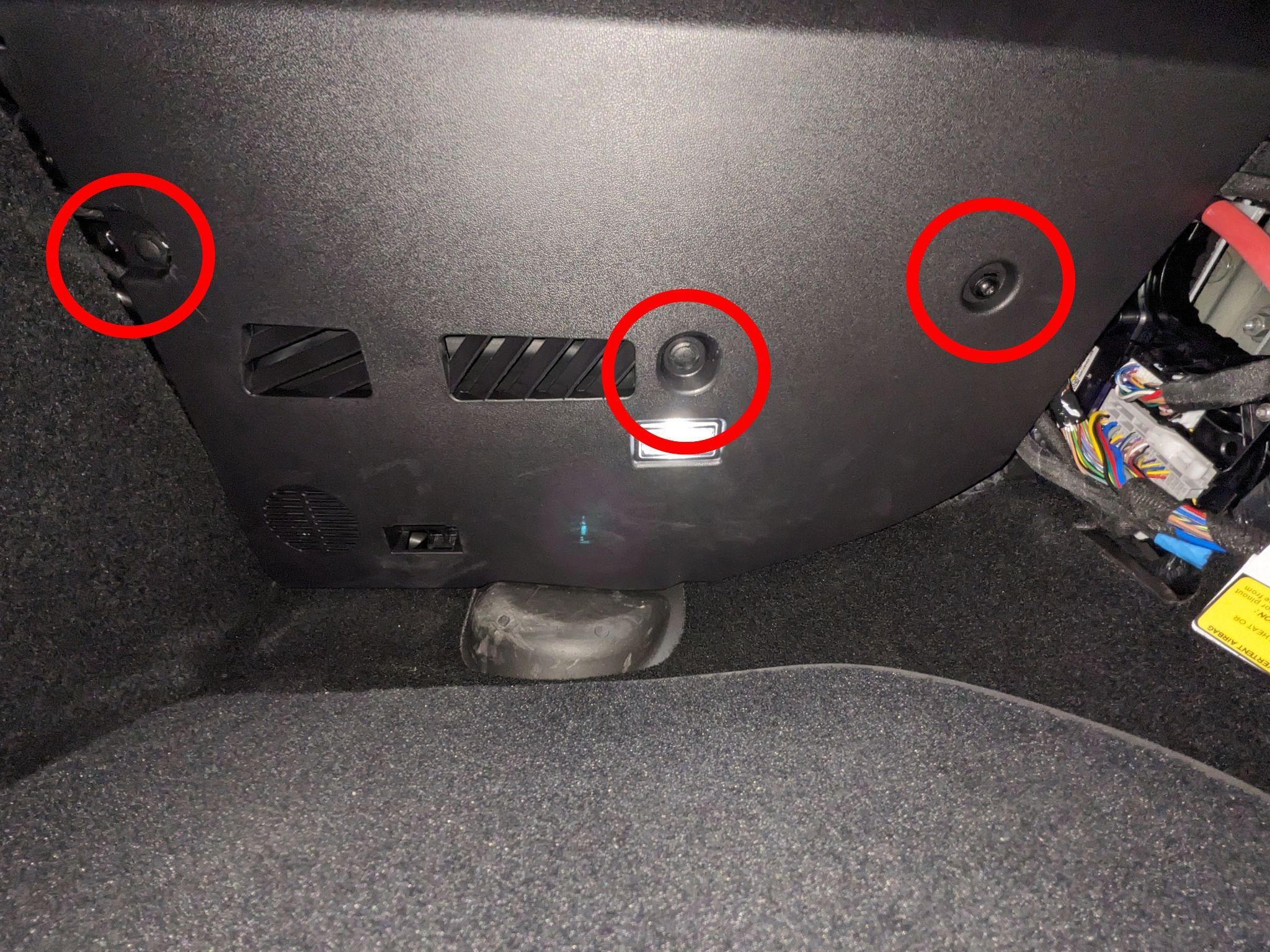

A panelt két klipsz és egy Torx csavar tartja. Eltávolítás után a panel elülső részénél lefelé húzható.

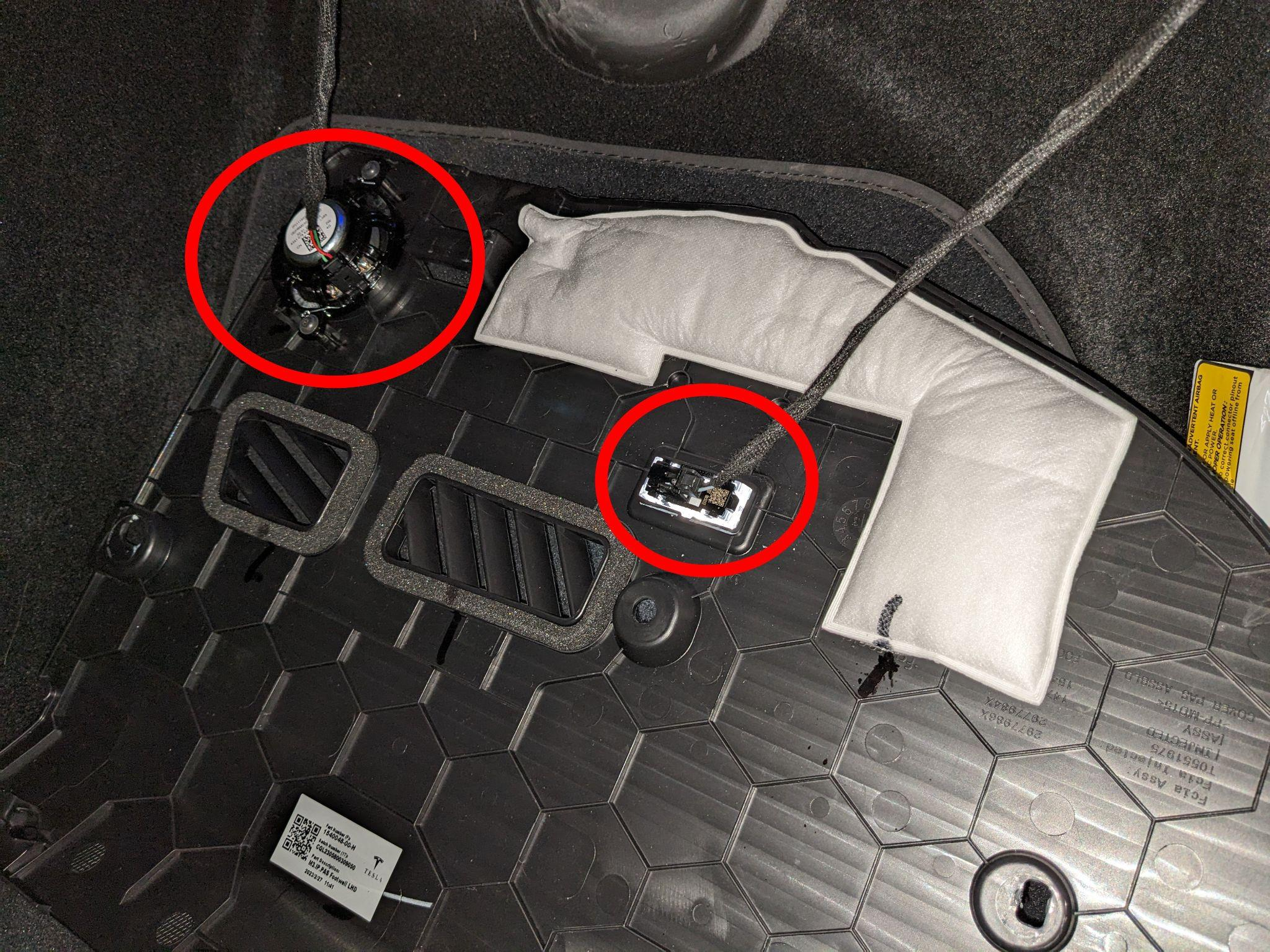

A kábeleket húzd ki, hogy a panelt félre lehessen tenni.

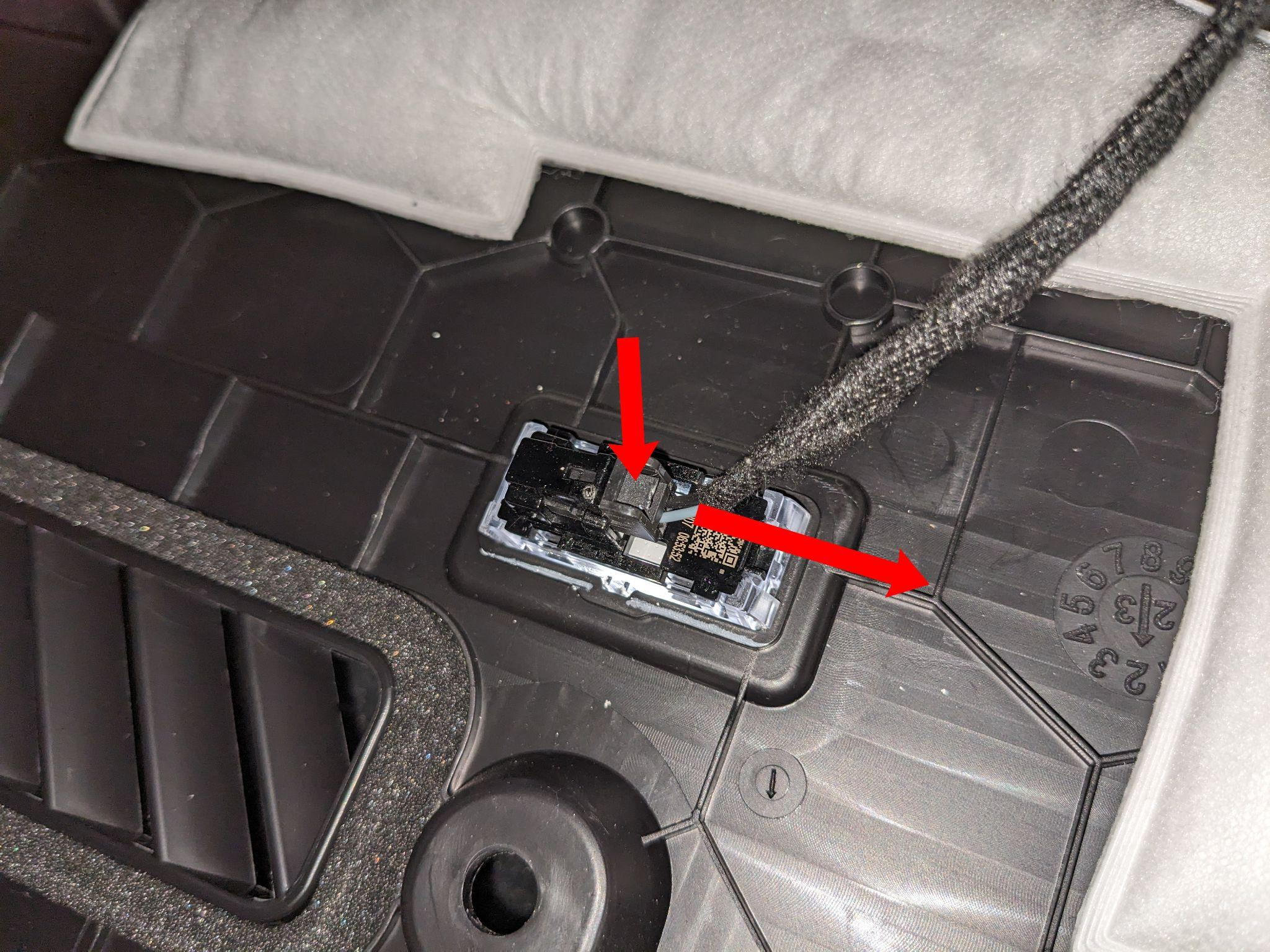

A kábel eltávolításához először nyomd le a fület, majd húzd ki a kábelt jobbra.

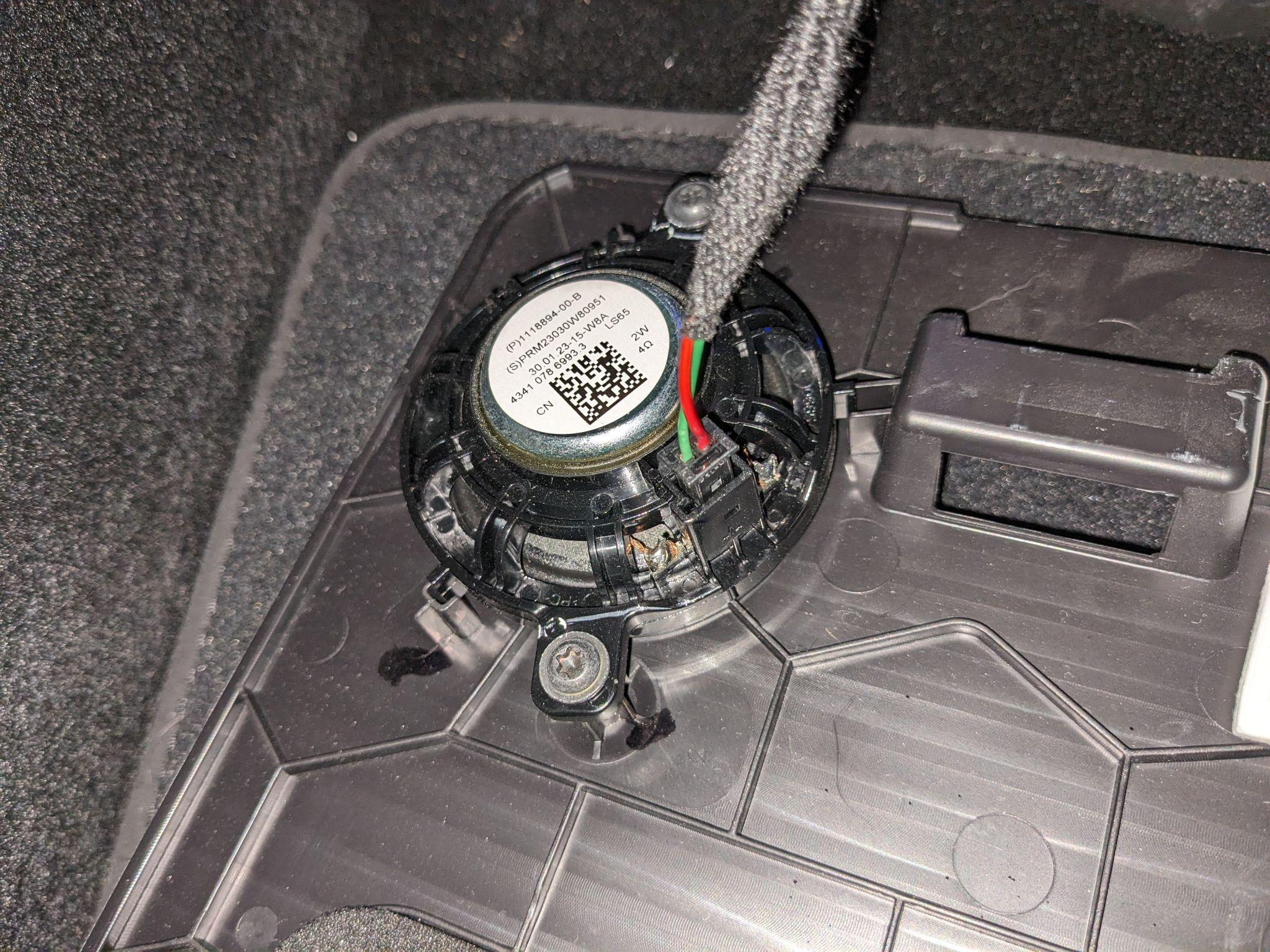

A hangszórót egyszerűen a kábel kihúzásával lehet lecsatlakoztatni.

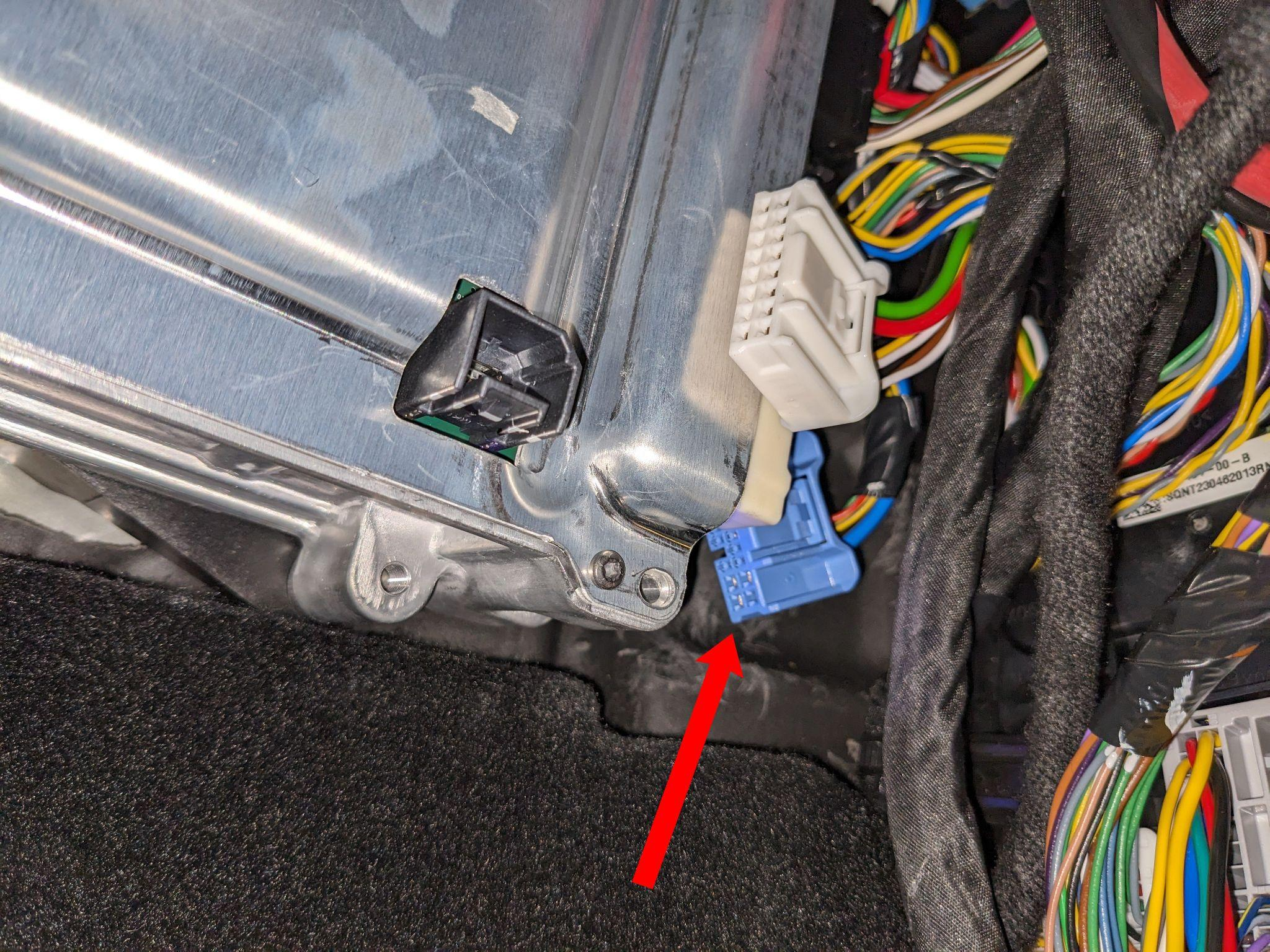

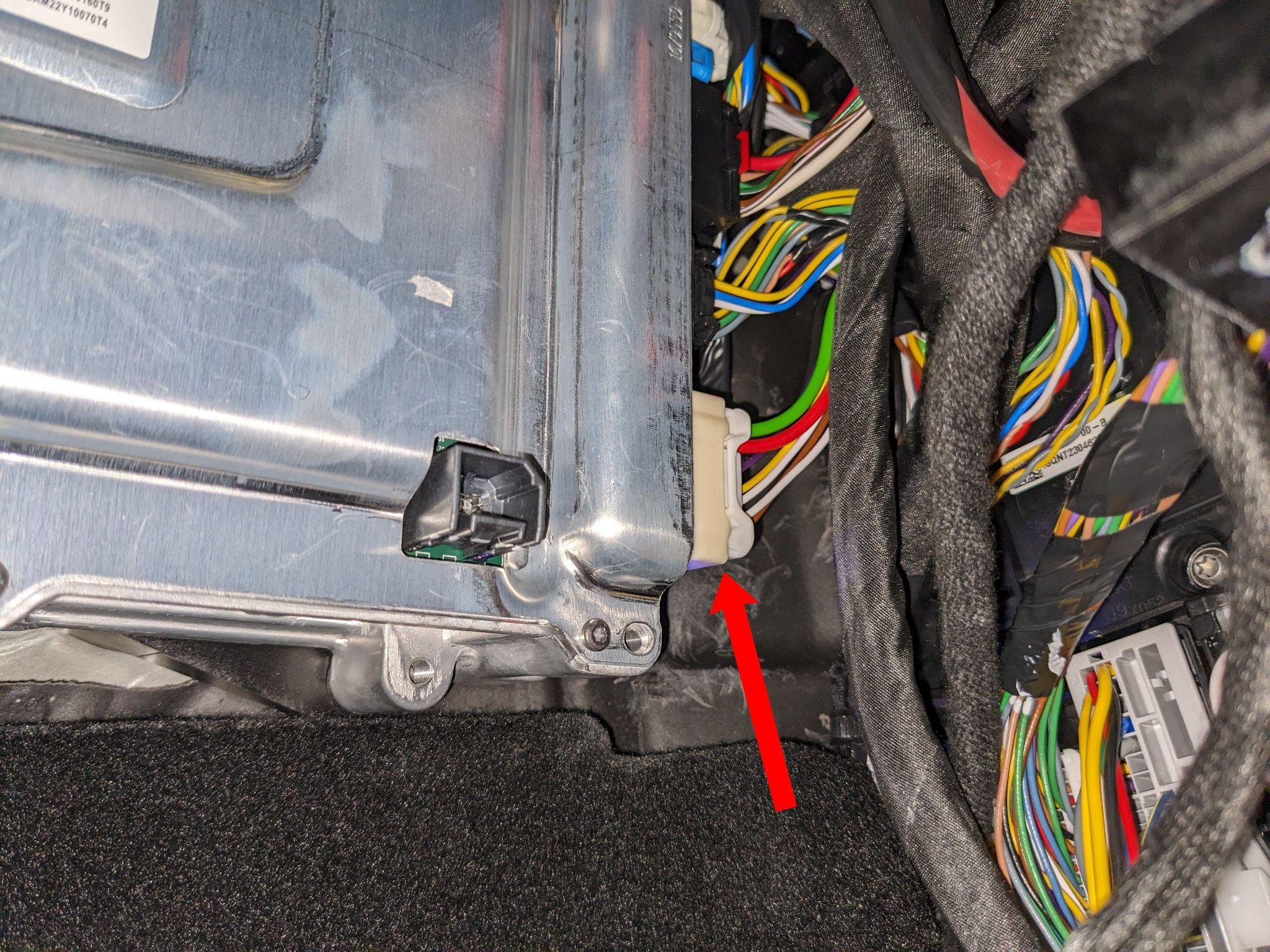

Most már látható az autopilot számítógép. A hátul lévő kék csatlakozó eléréséhez először a fehér csatlakozót kell eltávolítani. Mindkét csatlakozónál a fület le kell nyomni az eltávolításhoz.

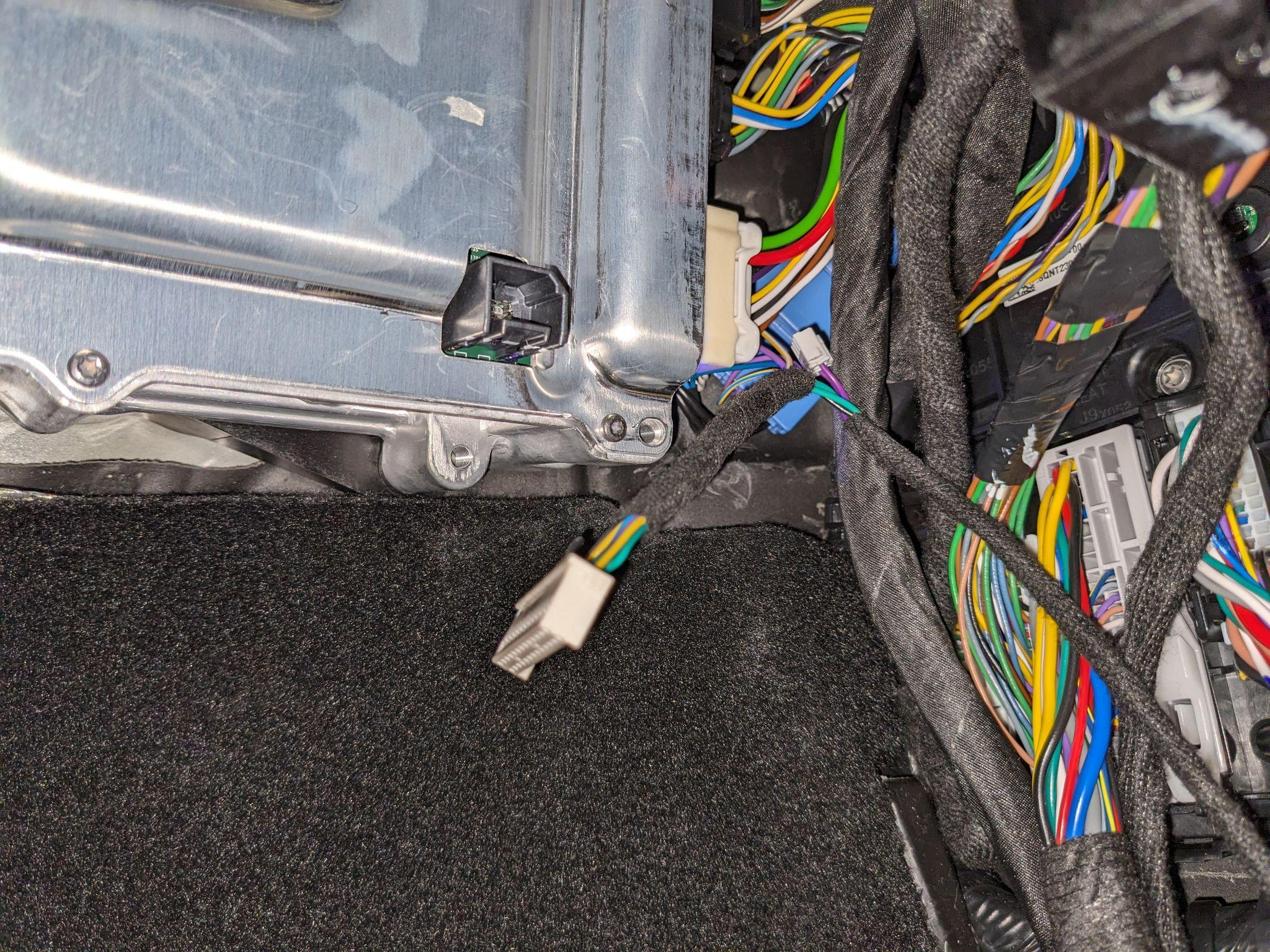

A harness-t most a kék csatlakozóba kell behelyezni.

Most a kék, majd a fehér csatlakozót vissza kell dugni az autopilot számítógépbe.

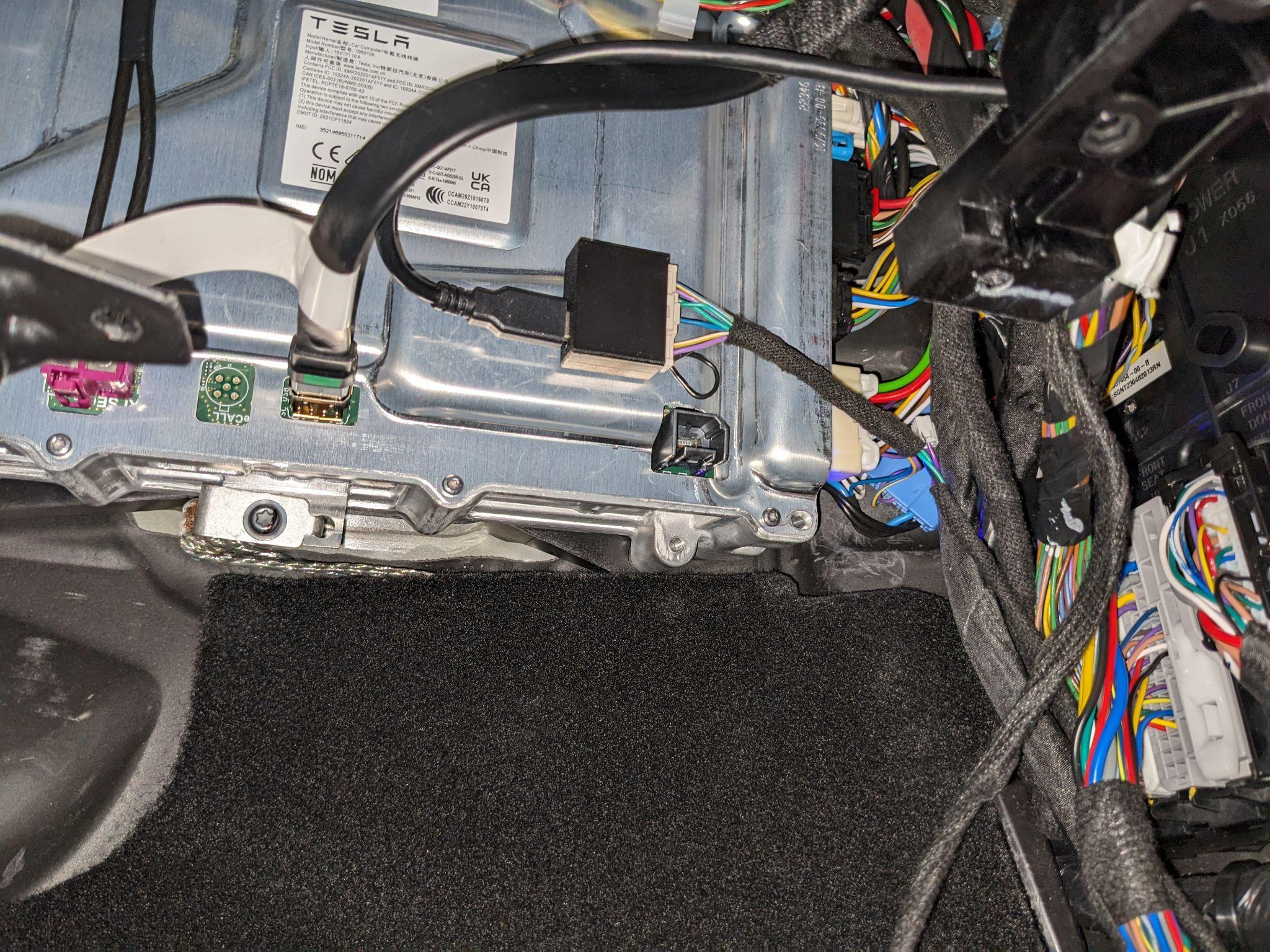

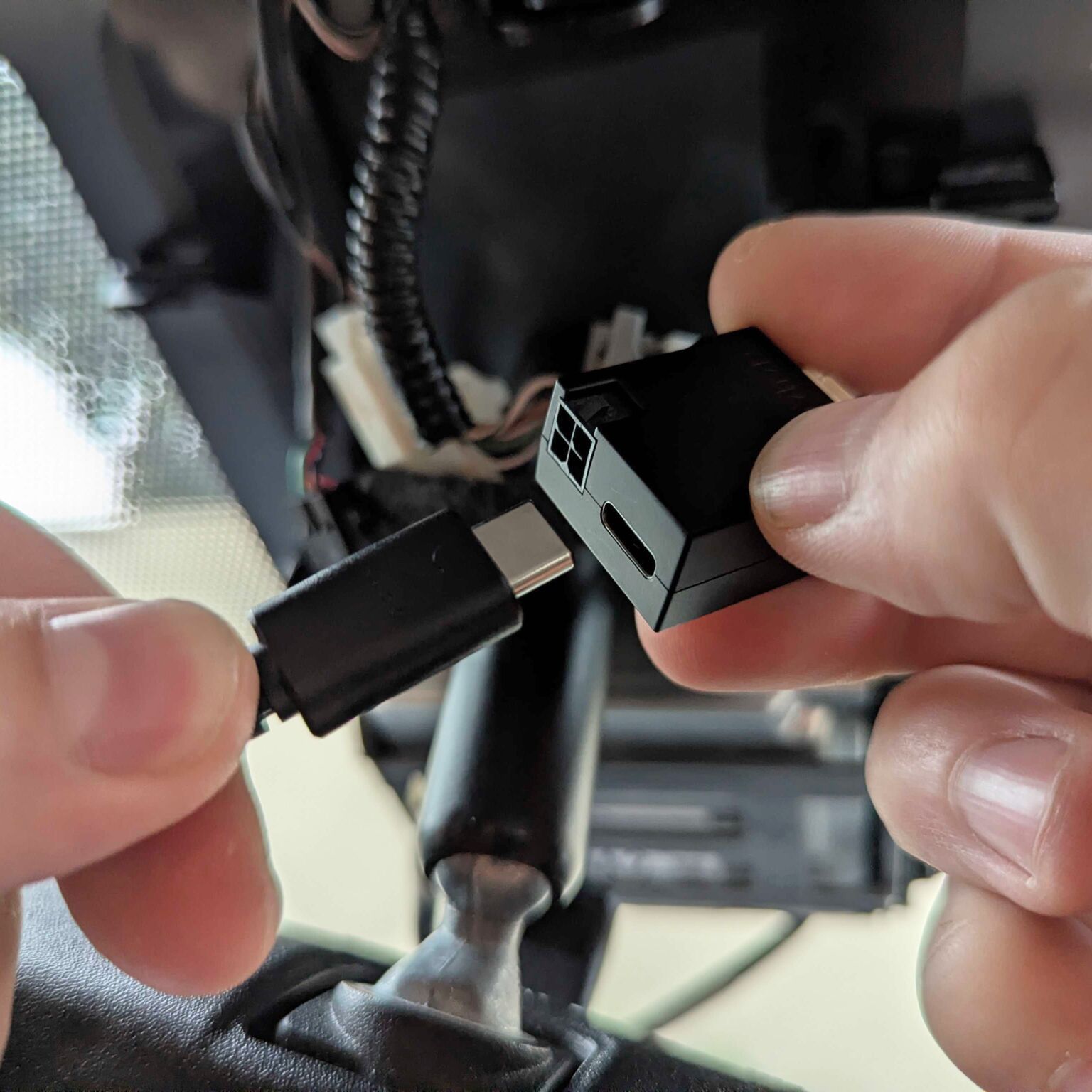

A harness dobozt össze lehet kötni az OBD-C kábellel.

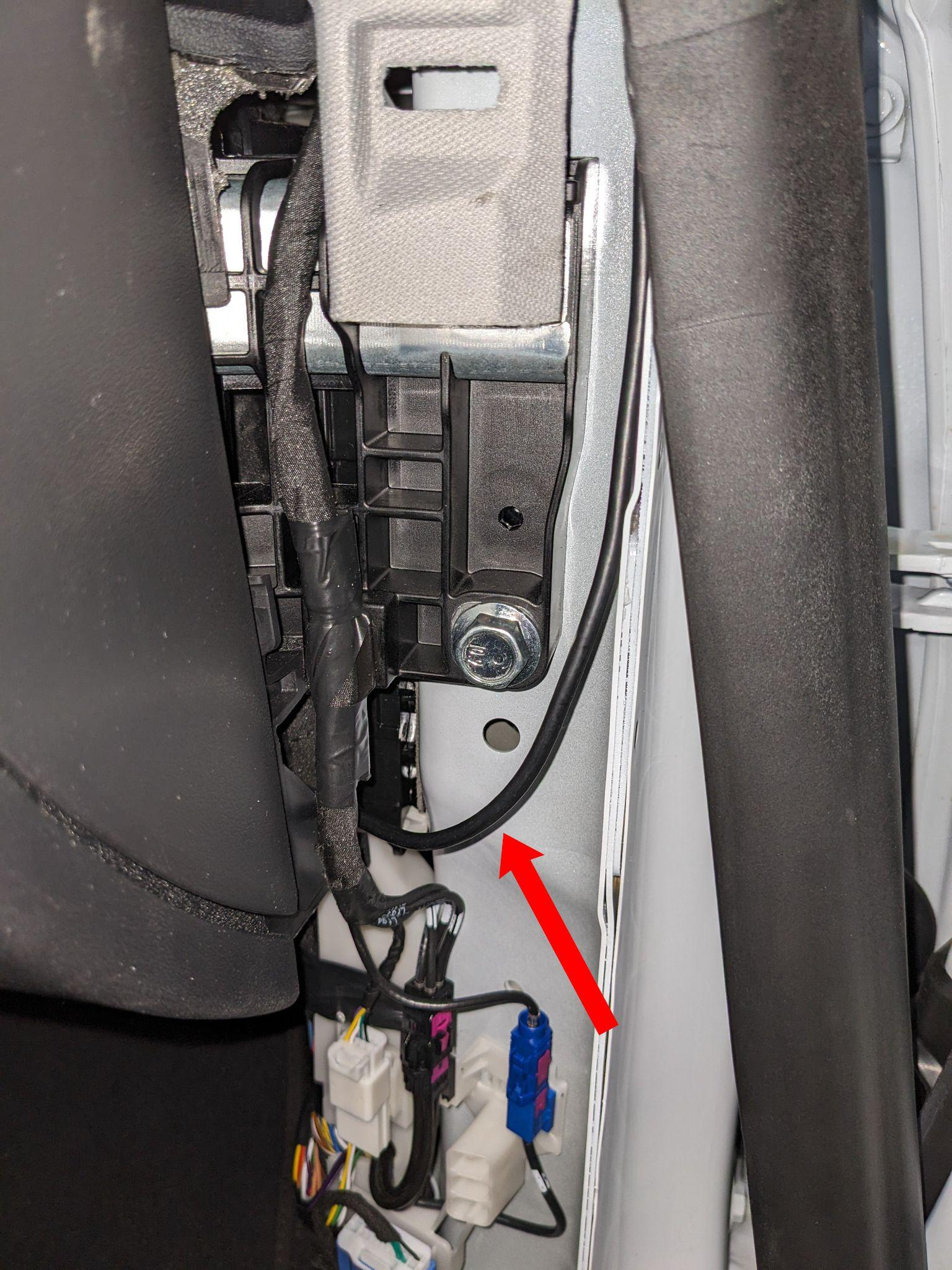

Az OBD-C kábelt felfelé, a tömítés mögött lehet elvezetni.

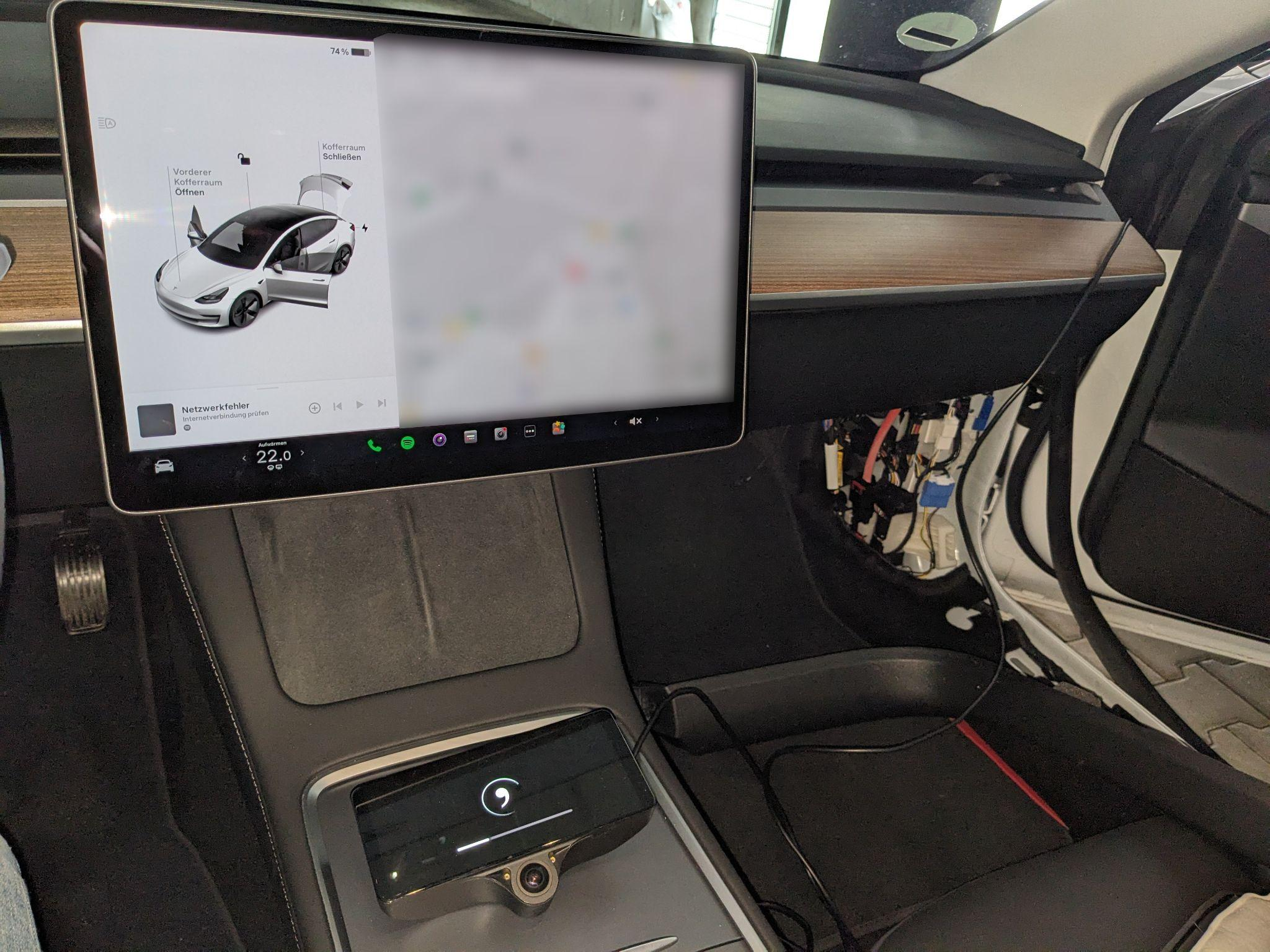

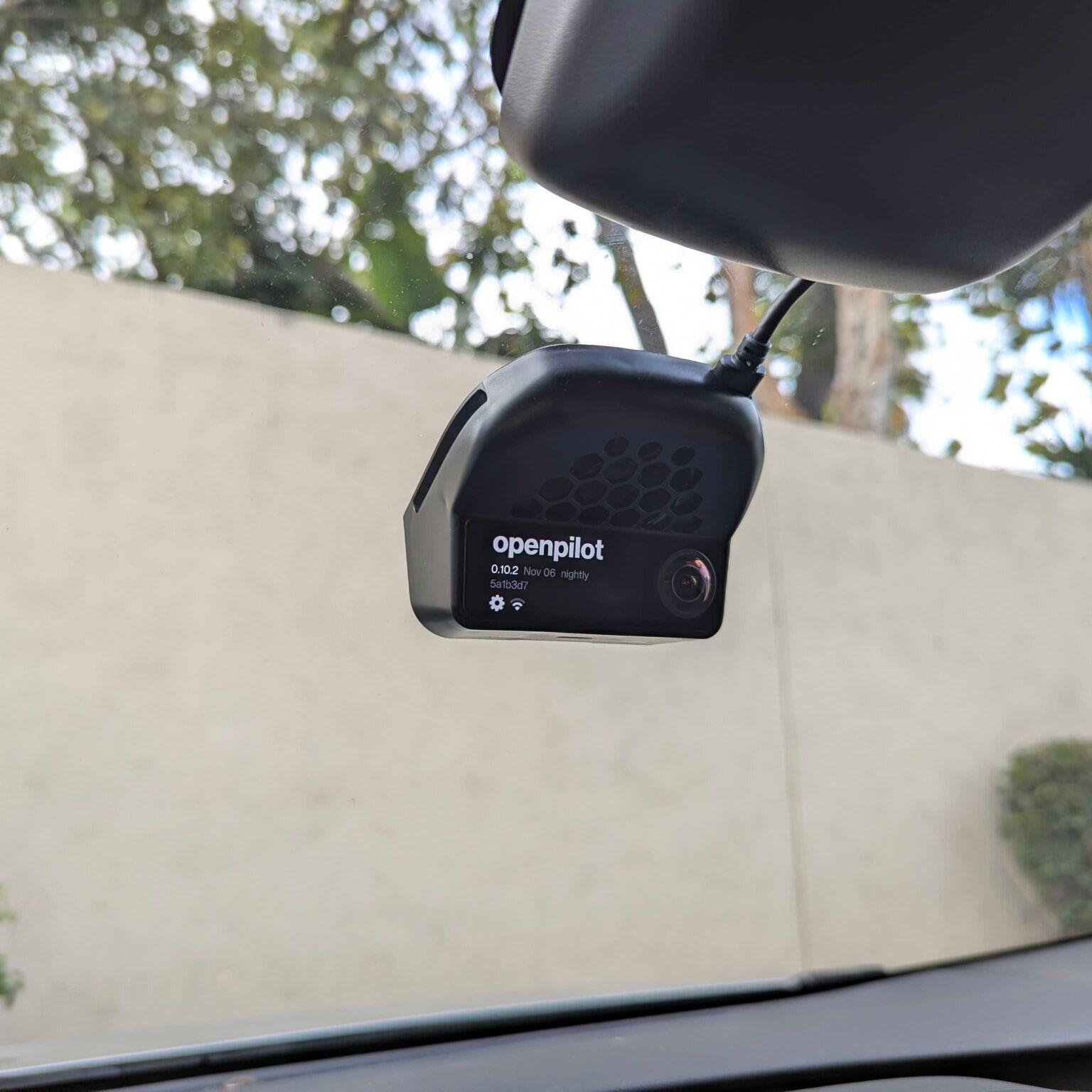

Az összeszerelés előtt győződj meg arról, hogy a C3 elindul, és az autó nem jelez hibát. Az összeszerelés fordított sorrendben történik.

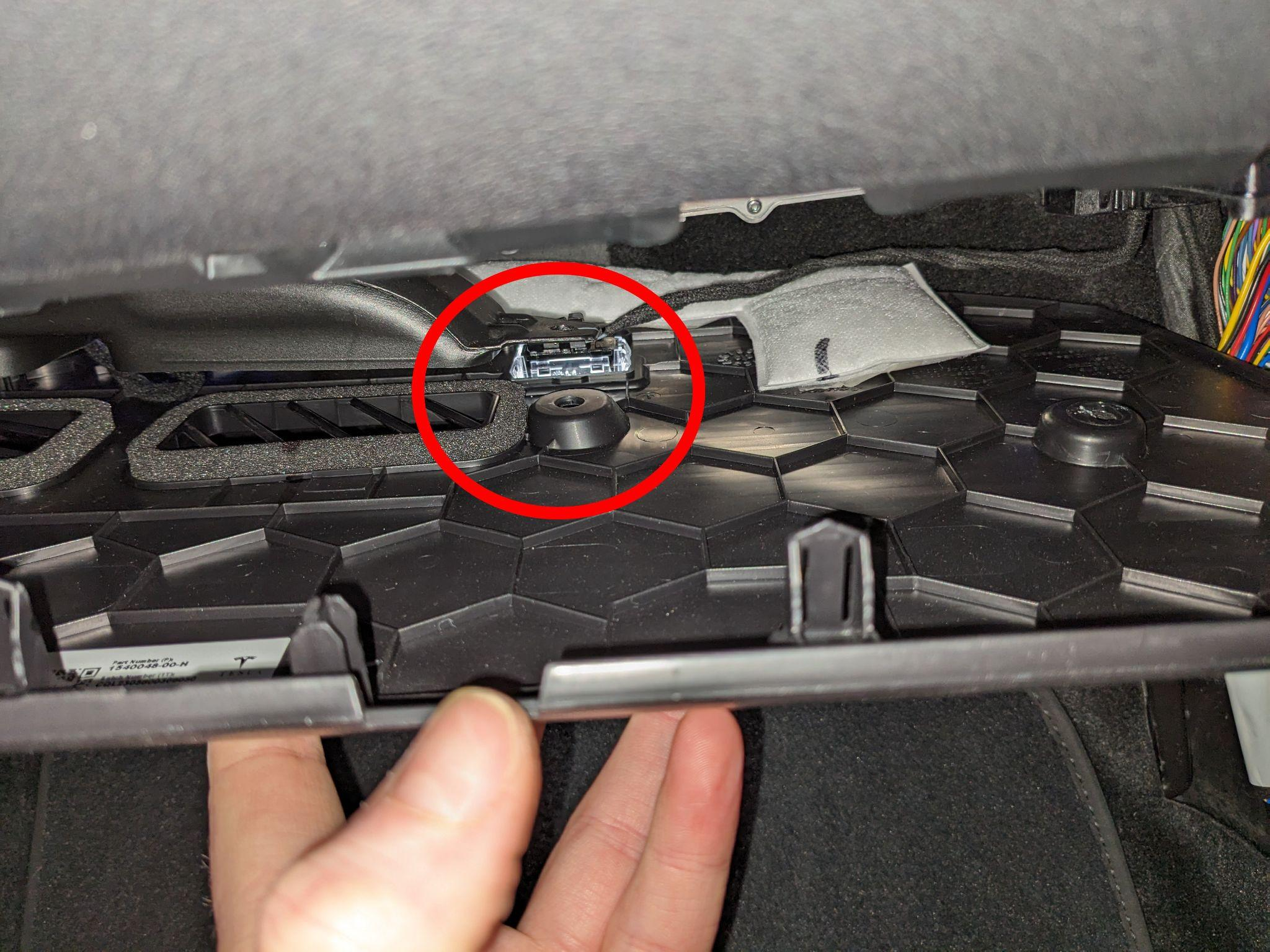

Tipp: A lábtéri panel visszaszerelésekor először a panel klipszét helyezd be, mielőtt a panel teljesen bepattanna, különben nagyon nehéz lesz eltalálni a szellőzőnyílás furatát.
